Ampli Op - LM301 AN
AMPLIFICATEUR OP POUR USAGE GENERAL
Fabricant: NATIONAL SEMICONDUCTOR
Appellation fabricant:
LM 301 AN (Boîtier DIP-8)

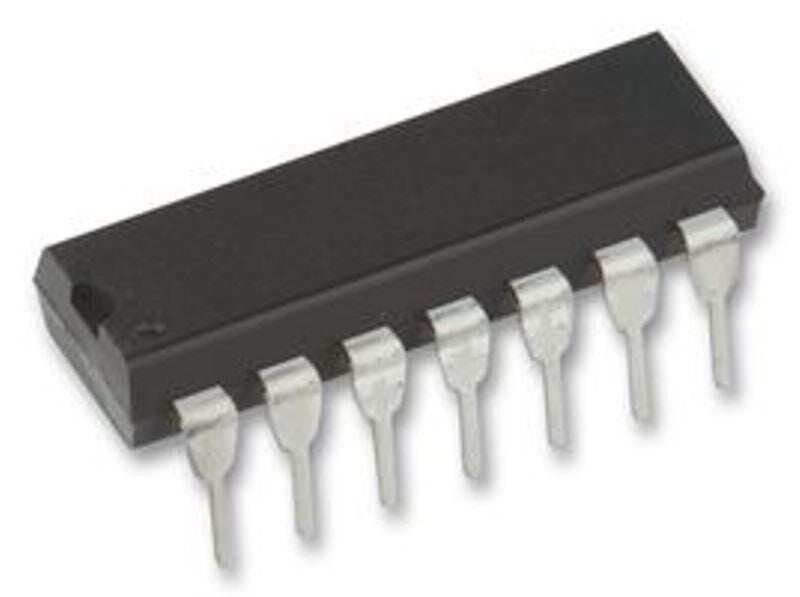

LM 301 AN (Boîtier DIP-14)
Type d'AOP: Applications générales
Nombre d'amplificateurs: 1
Bande passante: 0.1 MHz
Vitesse de balayage: 10 V/µs
Gamme de tension d'alimentation: ± 5 V à ± 22 V
Type de boîtier: DIP
Nombre de broches: 8
Température de fonctionnement: 0°C à +70°C
Gain, bande-passante à -3 dB: 3.5 MHz
Température de fonctionnement max.: 70°C
Température d'utilisation min: 0°C
Tension, alimentation + nom: 15 V
Tension, alimentation max..: 36 V
Tension, alimentation min.: 10 V
Tension, offset d'entrée max.: 7.5 mV
Type d'amplificateur: Opérationnel
Type de terminaison: Traversant
Vitesse de balayage: 0.5 V/µs
La série LM101A - LM301A sont des amplificateurs opérationnels à usage général qui présentent des performances améliorées par rapport aux normes de l'industrie comme le LM709. Les techniques de traitement avancées permettent une réduction de grandeur des courants d'entrée, et une refonte des circuits de biasing réduit la dérive de température du courant d'entrée.
