LES BASES DES POTENTIOMETRES ET TRIMMERS
Dans sa forme la plus courante, un potentiomètre ou un trimmer est simplement un dispositif contenant un élément résistif et un curseur, en contact avec l'élément. Le curseur peut être déplacé mécaniquement pour faire varier la tension ou la résistance dans le circuit. L'élément résistif est généralement disposé en configuration linéaire ou circulaire :

L'élément résistif
Les potentiomètres pour les applications commerciales ont généralement un élément résistif en carbone ou en cermet (une combinaison de CERamic et de METal), ou de fil résistant enroulé sur un mandrin en cuivre isolé.

Type de Potentiomètres et trimmers

Un potentiomètre peut être :

• rectiligne ou rotatif ;
• à gradation linéaire
• à gradation logarithmique (« audio »)
• à gradation anti-logarithmique (« audio inverse ») : une variation logarithmique est en effet bien adaptée à la perception auditive humaine (loi de Fechner) ;
• Les trimmers sont généralement de type linéaire.

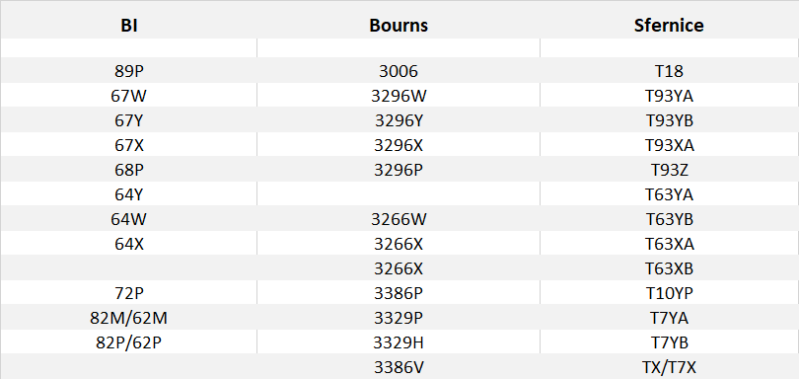

Attention, les nomenclatures diffèrent entre l’Europe et USA, Japon.
