Portes NON ET - 7400

QUADRUPLE PORTE NON-ET A 2 ENTREES

Fabricant: TEXAS INSTRUMENTS / NATIONAL SEMICONDUCTOR
Appellation fabricant:
- TEXAS INSTRUMENTS: SN 7400 N
- NATIONAL SEMICONDUCTOR: DM 7400 N

Type de logique: NON-ET
Courant, sortie: 16 mA
Nombre d'entrées: 2
Gamme de tension d'alimentation: 4.75 V à 5.25 V

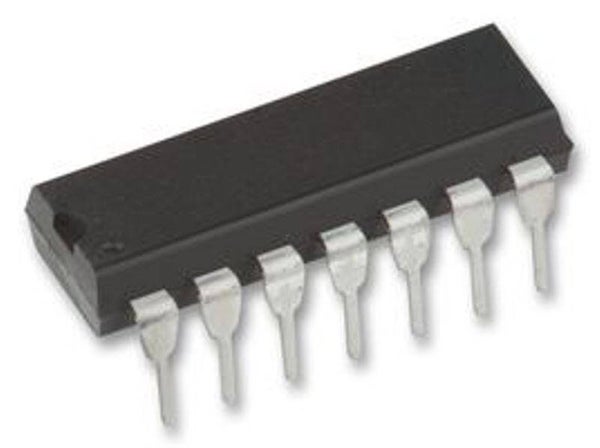

Type de boîtier: DIP
Nombre de broches: 14
Température de fonctionnement: 0°C à +70°C
Courant, sortie max.: 16 mA
Famille Circuit logique: 7400
Fonction logique: Quadruple NON ET à 2 entrées
Nombre de portes: 4
Température de fonctionnement max.: 70°C
Température d'utilisation min: 0°C
Tension, alimentation max.: 5.25 V
Tension, alimentation min.: 4.75 V
Type de terminaison: Traversant
