Portes NON ET - 74S00N

QUADRUPLE PORTE NON-ET A 2 ENTREES

Fabricant: NATIONAL SEMICONDUCTOR
Appellation fabricant: DM 74S00 N

Type de logique: NON-ET
Courant, sortie: 16 mA
Nombre d'entrées: 2
Gamme de tension d'alimentation: 4.75 V à 5.25 V

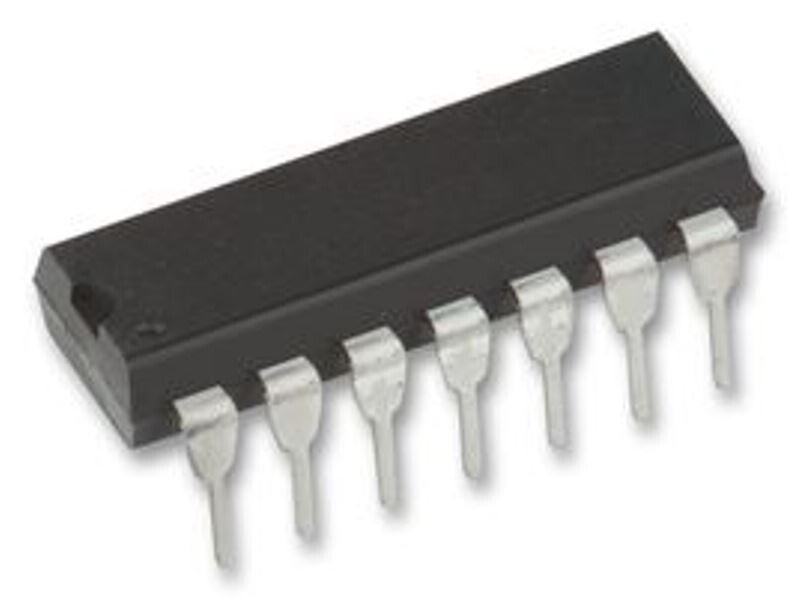

Type de boîtier: DIP
Nombre de broches: 14
Température de fonctionnement: 0°C à +70°C
Courant, sortie max.: 20 mA
Famille Circuit logique: S
Fonction logique: Quad 2-Input Positive NAND Gate
Tension, alimentation max.: 5.25 V
Tension, alimentation min.: 4.75V
Type de terminaison: Traversant
