Pilotes de ligne différentiels doubles - SN75114N

PILOTES DE LIGNE DIFFÉRENTIELS DOUBLES

Fabricant: TEXAS INSTRUMENTS
Appellation fabricant: SN 75114N

Choix de sorties à collecteur ouvert, à émetteur ouvert ou à pôle totem
Sorties ET/NAND asymétriques ou différentielles
Alimentation unique 5 V
Fonctionnement à deux canaux
Compatible TTL
Protection contre les courts-circuits
Sorties à courant élevé
Entrées triples Diodes à pince aux entrées et aux sorties
Conçues pour être utilisées avec les récepteurs de ligne différentiels SN55115 et SN75115
Conçues pour être interchangeables avec le variateur de ligne national DS9614
Tension d'alimentation: 7V
Tension d'entrée: 5,5V
Tension à l'état éteint appliquée aux sorties à collecteur ouvert: 12V

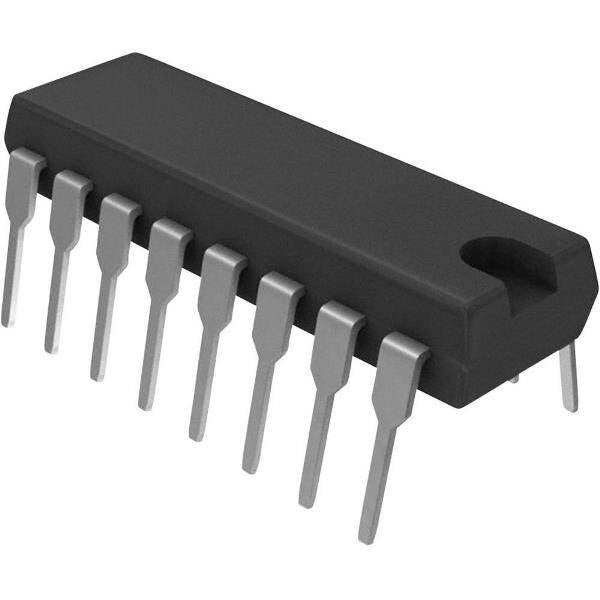

Boîtier: DIP 16
